浓缩液回喷系统改造项目

-----花都、永兴、增城，南沙，福山

1、工程概况

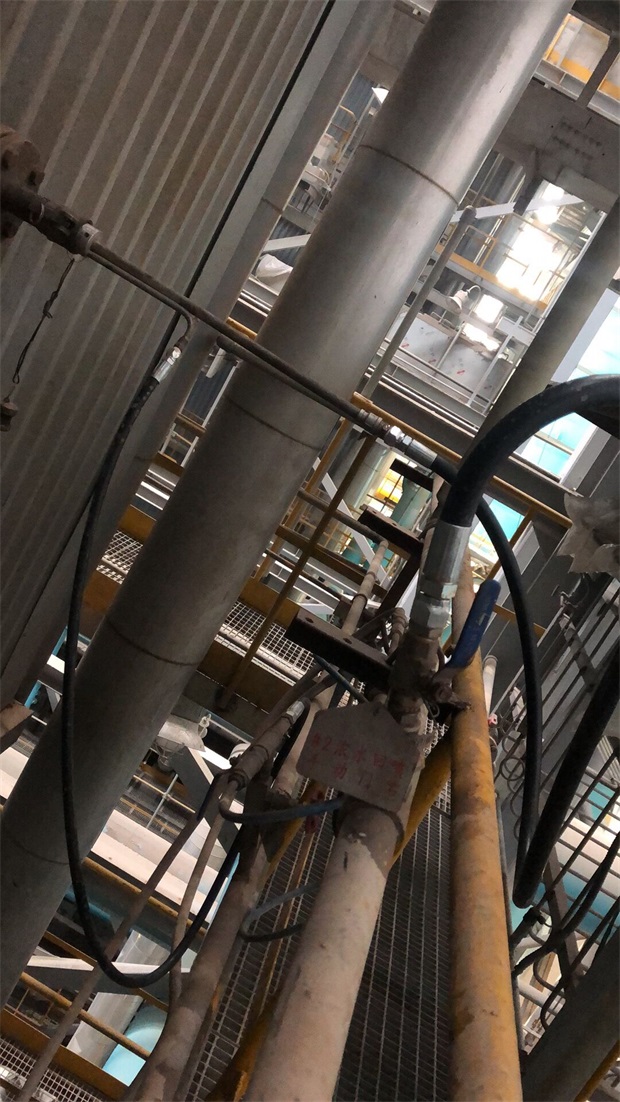

1.1  现场勘探，初步确定泵的安装位置和管道走向，阀门、流

量计、压力传感器等需要进一步确认安装位置。

1.2  目前该厂三炉运行

1.3  浓缩液收集系统还处在建设当中，浓缩液池已成型，其他如浓缩液泵、控制系统还未安装，而我公司承建的浓缩液回喷系统受浓缩液收集系统的工程限制，需要互相协调。

1.4  该系统一台泵将浓缩液提供给三台炉焚烧，泵座、管道、控制、喷头等等全新安装。

2、系统图

2.1  天之山公司提交的图纸，应由电厂最短时间提交给相关部门审核，提出意见。该施

工方案确认签字后，根据图纸指引施工。

2.2  图纸只显示系统原理图，各部件不显示具体位置，具体位置电厂在我公司进场时，

请尽早协助确定位置，尽量少改动，否则会延误工程时间。

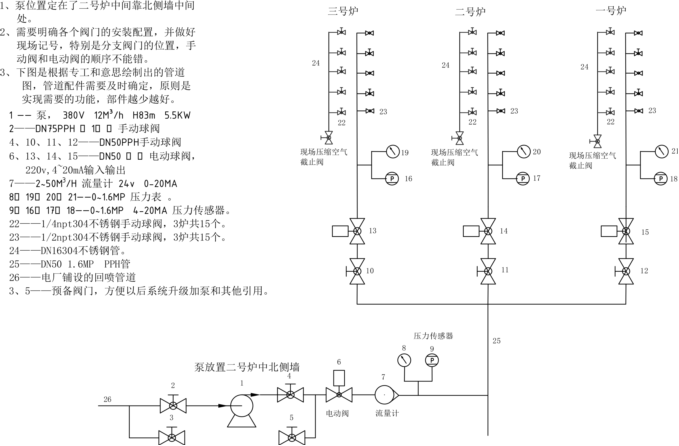

2.3  管道图

2.4 电路图

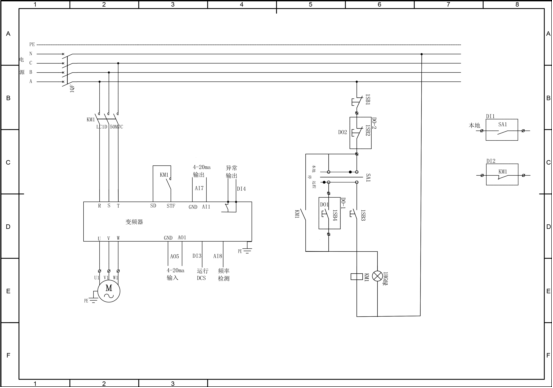

    主电路

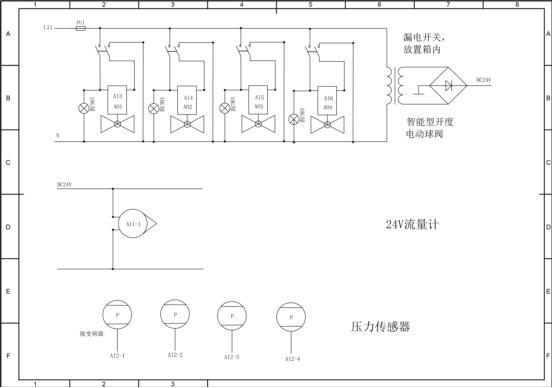

电动球阀等

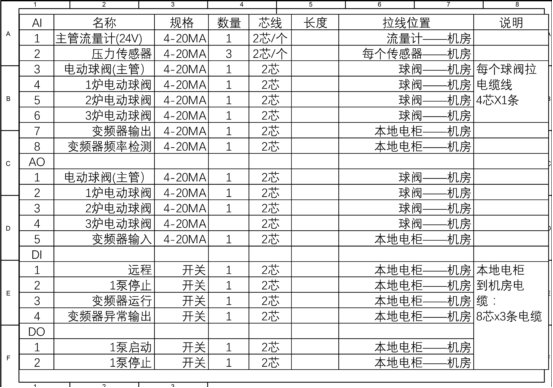

DCS信号

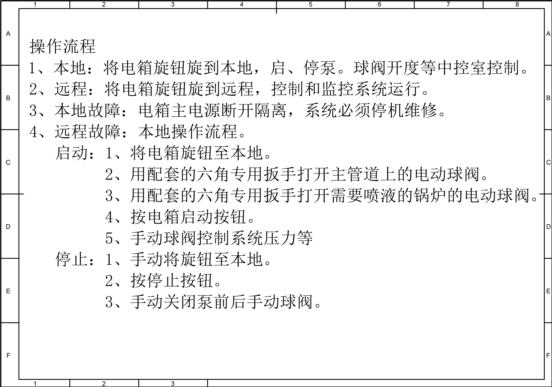

控制流程

3、准备和施工

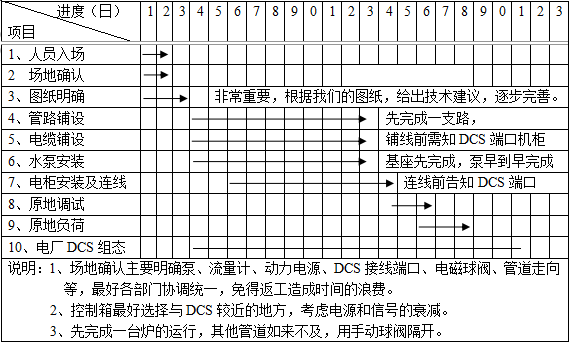

       3.1因整个厂都处在建设期，回喷系统受浓缩液池的工程进度影响，需要电厂协调浓缩液池的

          工程进度，衔接好整个系统的同步，提供下面的我司的工程进度表作为衔接参考。

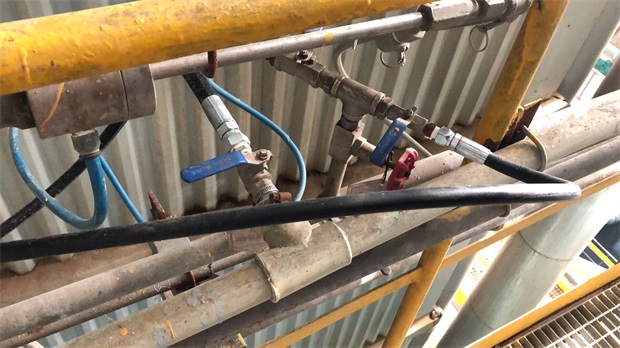

                4、喷头需要知道安装结构，取旧样回厂加工试验。
