（机械密封---脱硫）

电力行业

脱硫专业机械密封



广州天之山工业技术有限公司(Guangzhou TZS Industry & Technology Co., Ltd)

    广州天之山工业技术有限公司，简称天之山（TZS），原名广州南方天山贸易有限公司，自1996年以来，始终致力于工矿企业的动静密封、特种润滑、防腐修补工程、智能集中润滑系统等产品的推广及开发。

公司密切关注世界领先技术，结合中国目前的设备制造、维修水平，针对性选择或开发一些高性价比、高技术含量的国内外产品，推荐给广大客户，并不断推广新的技术和新的设备管理理念，在电力、冶金、石油化工、造纸、船舶等行业有广泛的知名度，并获得了客户的一致好评，尤其泵类、齿轮箱、轴承箱动静密封，极端恶劣环境的集中润滑等方面有较大优势，积累了丰富的经验。

我公司是AESSEAL^®公司在中国广东、湖南、湖北、广西、海南、江西地区的独家代理，拥有雄厚的实力和先进的技术，为您提供最优良的产品及优质的服务，特别在电力行业，几乎所有水泵、油泵上都有成功的应用，包括普遍认为难度极大的凝结水泵和灰渣泵、脱硫搅拌器、浆液循环泵、球磨机入料口的密封，也都获得成功改造，我司一直以专业的品质、专业的技术、专业的服务为其提供专业的技术解决方案，欢迎您进行实地考察。

公司始终坚持“以质量、技术和服务赢得客户”的宗旨，建立了完善的销售、技术支持、售后服务网络体系，并在广州市拥有自己的专业生产工厂，为客户提供更及时、周到的服务。

公司特点：

优质的产品：产品质量是我们的关键，是我们解决问题的基础，是信誉的保证。

        先进的技术：广泛全面接触密封领域，把握国内国际的最新动态和先进技术。

        完善的服务：周到的服务是我们的优势，对产品的使用状况和效果，我们始终关注，也是我们保持和客户沟通的桥梁。

丰富的经验：多年的实践，我们积累了丰富的经验，能迅速处理各种动静密封问题。

AESSEAL^®集团公司是机械密封领域内世界一流专家，世界上最大的机械密封供应商之一。公司专业设计、制造和提供高标准精密机械密封和密封辅助系统，主要有泵用机械和釜用机械两大类，同时根据客户要求提供特殊设计的产品。

AESSEAL^®的产品通过150多个分销商销往世界上50多个国家，其产品广泛应用于石油、化工电力、钢铁、食品、造船等各行业。曾于2000年获得“英国女王工业奖”及“2000年具有最佳发展前景的企业奖”。对多语言员工的投入使公司获得“人力资源投资奖”。

第1部分：吸收塔浆液循环泵



型号：AES-CURC-KING^TM—浆液循环泵专用

技术特点:

1、平衡设计、弹簧不与介质接触、安装简单准确；

2、专为WARMAN、KSB等大型耐磨耐腐蚀泵设计的专利产品；

3、适合内置、外置安装，适配安装灵活；

4、高品质材料生产，更好的耐磨性和耐腐蚀性；

5、具有专利的轴垂直度自动跟踪设计，更适合大型设备和

装配精度难保证的场合；

6、内外冲洗设计，灵活安装在不同的环境；

7、供货周期常规为6周，有很好的性价比

选用理由：

■ 可与进口机械密封质量媲美；

■ 短的供货周期和及时周到的技术支持；

■ 及佳的性价比，为客户可节省大量的人力和金钱。

■ 机械密封外形尺寸统一，但可装在不同的设备上，设备管理简单，减少库存；

■ 在广东，该款机械密封保质2年；

■ 模块化设计，配件通用性强

技术参数:

◎ 压力：≤16kg/cm²

◎ 温度：-40℃～180℃

◎ 线速度：≤10m/s

◎ 规格尺寸：165、220mm(其他尺寸可订制)

适用范围:

进口WARMAN、KSB泵等各类型浆液循环泵，也适合装配国产石家庄强大泵业、襄樊五二五等浆液循环泵上

吸收塔浆液循环泵机封改造案例



浆循泵型号：Weir公司 Warman 600SY-GSL

工作介质  ：石灰石浆液

温度      ：40-50℃

压力      ：2.2-2.4kg/cm²

转速      ：593 rpm







                                图1



                                         图2



图1：沙角A厂（09-10-18）-1套

图2：韶关电厂(09-10-05) -1套

第2部分：吸收塔搅拌器



型号：AES-MIXCOW-C（E、L、S）^TM—吸收塔搅拌器专用

技术特点:

1、专利的浮动式动环设计，轴承与密封隔离；

2、内外冲洗设计，适应不同环境要求的脱硫泵使用，

设计精巧、 安装简单、维护直观；

3、集装式平衡设计，弹簧与介质隔离，高品质材料生产；

4、超强的轴承支撑能力，抗拒轴对机械密封的影响；

5、专利的定轴设计，达到轴承与轴无间隙装配；

6、约4周的供货周期，非常好的性价比

选用理由：

■ 安装在国外生产的搅拌器上，使用效果相比其他机械密封

性能表现最佳。目前安装的机械密封运行良好，相比某些品牌

的机械密封，已经是3-5倍以上的使用寿命；

■ 短的供货周期和高性价比

技术参数:

◎ 压力：真空～7kg/cm²

◎ 温度：-20℃～80℃

◎ 线速度：≤5m/s

◎ 规格尺寸：40-120mm(特殊尺寸可订制)

适用范围:

适合安装在Chemineer、EKATO、LIGHTNIN、SHARP等搅拌器

及其他类型的混合器、反应釜

美国Chemineer(凯米尼尔）搅拌器机械密封改造成功案例









搅拌器型号：3HSN-20（图1）35MD/S-50（图2）

工作介质  ：石灰石浆液

温度      ：40-50℃

压力      ：1-2kg/cm²

转速      ：190 rpm（图1） 178rpm（图2）

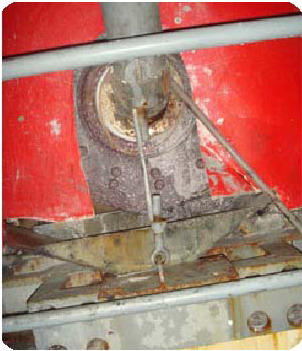

               图3                         图4



图3 沙角A厂（08-06）-2套

图4 靖海电厂(09-06) -4套



备注：2010-01-28沙角A电厂#2脱硫吸收塔B搅拌器机械密封正常运行1年8月后，经检修无任何故障，现经过维护后再次投入使用



  德国EKATO搅拌器机械密封改造成功案例





搅拌器型号：HWL2080N

工作介质  ：石灰石浆液

温度      ：40-50℃

压力      ：1-2kg/cm²

转速      ：168rpm







        图5 结构图               图6 专用夹具



案例：广东河源电厂-2套

美国Lightnin（莱宁）搅拌器机械密封改造成功案例



搅拌器型号：1VSF

工作介质  ：石灰石浆液

温度      ：40-50℃

压力      ：1-2kg/cm²

转速      ：172rpm



                        结构图

案例：广东云浮电厂-4套

  美国Shparpe(夏普）搅拌器机械密封改造案例



搅拌器型号：Sharpe V系列

工作介质  ：石灰石浆液

温度      ：40-50℃

压力      ：1-2kg/cm²

转速      ：180rpm

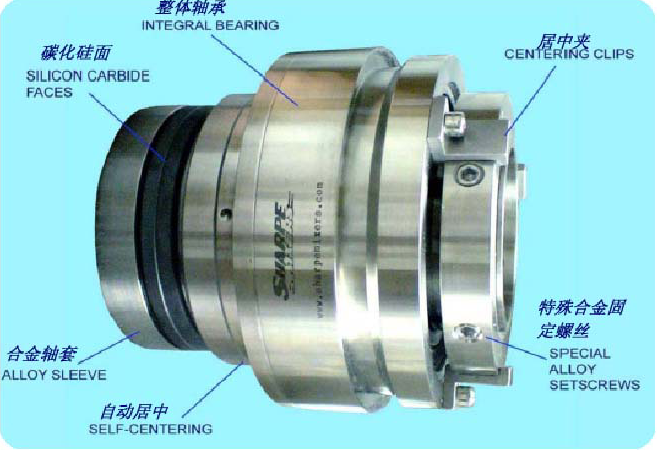

        图7                             图8



图8 原装机封瑞典ROPLON



案例：湖南益阳电厂、湖南大唐华银金竹山发电厂



第3部分：脱硫湿式球磨机



型号：AES-KINGTM-133 ROTMIXTM 170 125—湿式球磨机专用

技术特点:

1、专为电厂脱硫湿式球磨机专门设计；

2、目前在奥地利CEMTEC公司的BM25/41球磨机上安装使用，

好的使用效果，可为不同型号的球磨机设计适合使用的机械密封；

3、双轴承设计，缓解球磨机运行不平稳对密封的影响；

4、可更换耐磨内衬设计，大大延长机械密封的使用寿命；

5、带内冲洗、旋转式入料引导设计，避免管路堵塞现象；

6、集装式结构，弹簧与介质不接触，简单的安装和直观的日常管理；

7、短的供货周期和高性价比

选用理由：

■ 机械密封无泄漏，确保良好的工作生产环境；

■ 几倍延长相邻轴承的使用寿命，减少大型轴承的消耗和维修次数；

■ 有效延长相邻齿轮的使用寿命，节省大量的备件费用和维修费用；

■ 简化日常管理，特别是解决了现场清理的难度；

■ 因为使用了机械密封，防止了入料管道堵塞现象，安全生产可靠性大大提高；

■ 安装的机械密封已运行两年，目前运行状态非常良好

技术参数:

◎ 压力：真空～10kg/cm²

◎ 温度：-20℃～80℃

◎ 线速度：≤4m/s

◎ 规格尺寸：＞100mm大尺寸

适用范围:

电厂湿式球磨机入料口改装

球磨机入料口机械密封改造案例







球磨机型号：CEMTEC BM21/45 R01 WC02

物料      ：石灰石

温度      ：环境温度

进料粒度  ：最大20mm(80%≤17mm)

转速      ：30.14 rpm

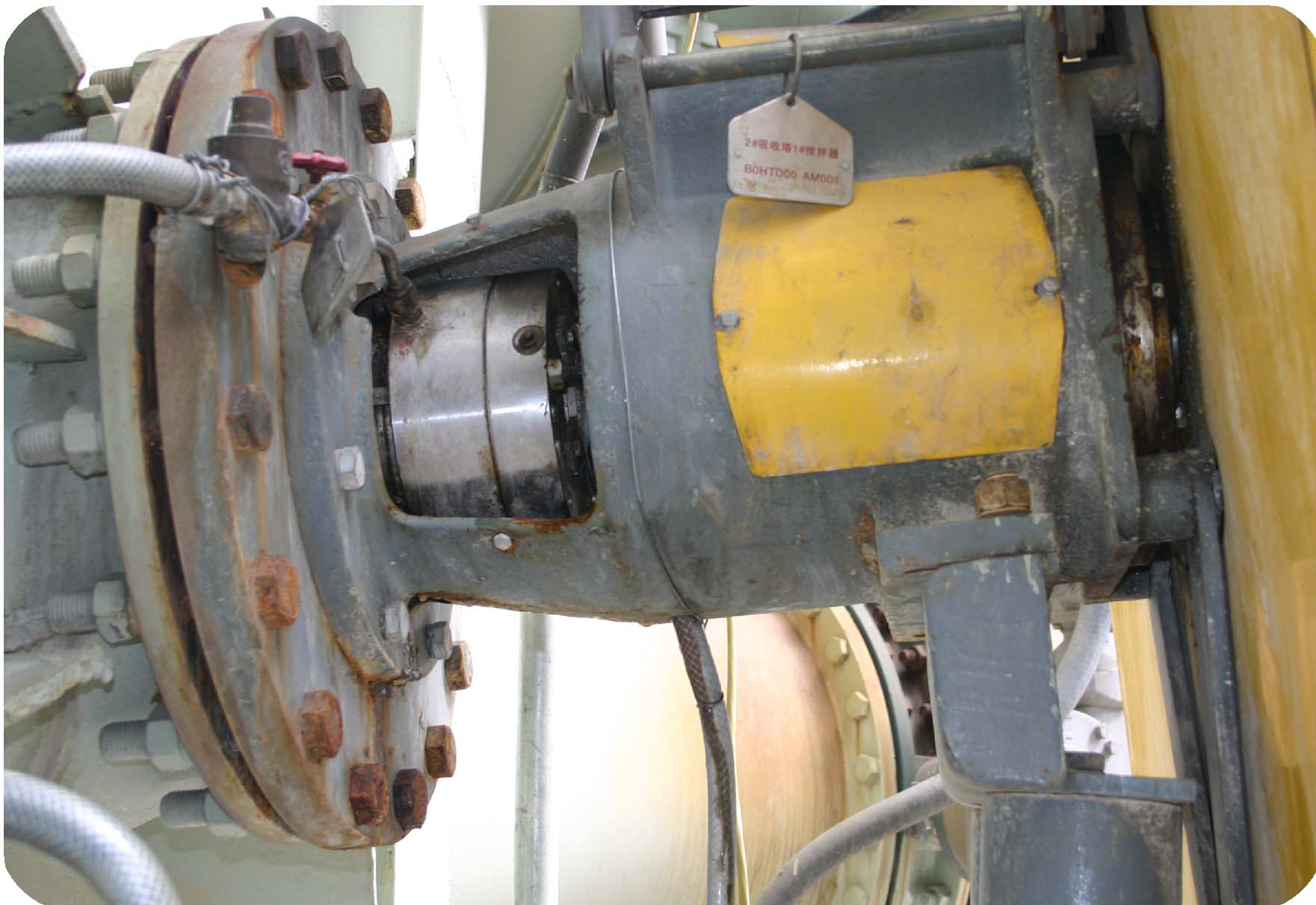

           图9                    图10



图9  台山电厂（08-01）-4套

图10 汕头电厂(09-11)-2套

第4部分：脱硫其他类型泵



1. 型号：AES-KING^TM-F—小型脱硫泵选用

技术特点:

1、集装式密封、外冲洗设计，安装可靠简便，无人为安装误差；

2、多个小弹簧不与介质接触；

3、优异的O形圈及动静环材质；

4、液压平衡型密封端面设计；

5、定位块确保弹簧压缩量无误差；

6、轴功率损耗极小；

7、轴无磨损，使用寿命长；

8、适配改造简单，方便安装不同装配尺寸的场合

选用理由：

■ 降低管理和维修费用；

■ 同样规格但不同使用环境的机封配件可互换，简化管理难度和采购难度，减少库存；

■ 短的供货周期和高性价比；

■ 安装在国内生产的脱硫泵上比较多，几倍延长泵的检修周期， 大大减少机械密封的采购数量和维修工作；

■ 提高设备运行的稳定性和安全性

技术参数:

◎ 压力：真空～20kg/cm²

◎ 温度：-40℃～180℃

◎ 线速度：≤20m/s

◎ 规格尺寸：24-100mm(特殊尺寸可订制)

适用范围:

目前脱硫系统的分配泵、输送泵、排放泵、给料泵、脉冲悬浮泵等泵上广泛使用



1．公司    ：粤电集团韶关发电厂

泵名    ：脉冲悬浮泵

型号    ：200ISH

介质    ：浆液

安装日期：07-04





 2．公司    ：粤电集团沙角C电厂

                         泵名    ：石灰石浆液泵

                        型号    ：LCF80/150

                          介质    ：石灰石浆液

                      安装日期：07-11







                    3．公司 ：珠海金湾发电厂

                                               泵名 ：石膏浆液排出泵

                                              型号 ：LCF50/460

                                              介质 ：浆液

                                             安装日期：08-04





4．公司    ：广东湛江电厂

泵名    ：补浆泵

型号    ：2/1.5B-AH

   介质    ：浆液

安装日期：07-11





5．公司    ：云浮发电厂

泵名    ：事故浆液泵

型号    ：3/2X-AH

介质    ：浆液

安装日期：09-12







6．公司    ：珠海发电厂

泵名    ：排浆泵

型号    ：LCF50/460

   介质    ：浆液

安装日期：08-04





                                           7．公司    ：国华粤电台山发电有限公司

                                              泵名    ：石膏旋流器给料泵

                                          型号    ：80ZGB



                                              介质    ：石膏浆液

                                          安装日期：08-05



8．公司   ：粤电集团韶关发电厂

泵名    ：石膏浆液排放泵

型号    ：4/3C-AHB

介质    ：石膏浆液

安装日期：07-10





9．公司    ：粤电集团沙角C电厂

泵名    ：石膏浆液排放泵

型号    ：80ZGB

介质    ：石膏浆液

 安装日期：08-03









2. 型号：AES-CONVERTOR II^TM—其他脱硫系统类型泵选用





技术特点:

1、集装式设计，取代两部件或传统的盘根密封；

2、标准定型产品；

3、液压平衡型密封端面设计，降低了能源消耗；

4、弹簧不与介质接触，不会堵塞，处长了密封的使用寿命；

4、轴无磨损，使用寿命长；

5．外伸长度短；

6．紧凑小巧的压盖，适用于空间狭窄的区域；

7．多弹簧密封端面装载，定位螺钉轴驱动

选用理由：

■ 结构科学，安装简单，集装式结构，无安装误差；

■ 无论盘根或其他形式的机械密封，都可以用该款

   机械密封取代，有效简化设备的管理和采购难度；

■ 品质国际一流，且有极高的确良性价优势

技术参数:

◎ 最高压力：20kg/cm²

◎ 温度：-40℃～180℃

◎ 最大线速度：20m/s

◎ 规格尺寸：24-100mm（1.000’’ -4.000’’）不等

适用范围:

电力、石化、冶金、造纸、造船、食品等。以电厂为例，该款机械密封能满足70%泵上使用，是取代盘根密封最佳选择



10．公司：黄埔发电厂

泵名：石灰石浆液泵

型号：40DT-1-A17（15）

介质 ：浆液

安装日期：06-03





11．公司    ：国华粤电台山发电有限公司

泵名    ：工艺水泵

型号    ：KUKR125-600

    介质    ：水

安装日期：07-09





 12．公司    ：珠海发电厂

泵名    ：出水泵

型号    ：IHE80-65-160

    介质    ：废水

安装日期：09-12



13．公司    ：粤电集团沙角C电厂

泵名    ：工艺水泵

型号    ：KWPK65-315

    介质    ：水

安装日期：07-11



3. 型号：AES-CSS-IC^TM—其他脱硫系统类型泵选用





技术特点:

1、集装式密封设计，内外冲洗设计，安装可靠简便；

2、标准定型产品；

3、、动环补偿技术、液压平衡型密封端面设计，降低了能源消耗；

4、弹簧不与介质接触，不会堵塞，处长了密封的使用寿命；

4、轴无磨损，使用寿命长；

5．外伸长度短；

6．紧凑小巧的压盖，适用于空间狭窄的区域；

7．多弹簧密封端面装载，定位螺钉轴驱动；

8、内置和外置长度特别短，适合紧凑型泵的安装；

9、具有冲孔孔设计，保证了密封端面良好的冷却性

选用理由：

■ 结构科学，安装简单，集装式结构，无安装误差；

■ 该产品是英国AES专为中国设计生产的密封产品，专利产品

技术参数:

◎ 最高压力：20kg/cm²

◎ 温度：-40℃～180℃

◎ 最大线速度：20m/s

◎ 规格尺寸：24-85mm（1.000’’ -3.500’’）不等

适用范围:

使用环境与CONVERTOR II基本相同，需要冲洗和有4个压盖螺丝的场合可选用



14．公司：国华粤电台山发电厂

泵名 ：废水输送泵

型号 ：HZ125-315

介质 ：废水

安装日期：07-05





  15．公司  ：沙角A电厂

泵名  ：工艺水泵

型号  ：KWPK125-500

介质   ：水

安装日期：06-06



16．公司  ：沙角A电厂

泵名 ：脱硫滤液泵

型号 ：021BAHBI GMAMK9/K94

介质  ：石膏浆液

安装日期：08-04



若需要了解更多的成功案例，请跟我们区域销售工程师或直接跟技术工程师联系！！！
